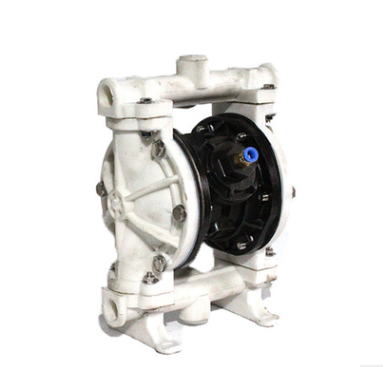

一、工程塑料氣動隔膜泵產品介紹
本單位生產的QBY系列工程塑料氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。工程塑料氣動隔膜泵其性能參數與聯邦德G的WLLDENPVMPS、美G的MARlOWPUMPS相近。
二、工程塑料氣動隔膜泵產品工作原理
在工程塑料氣動隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出
三、工程塑料氣動隔膜泵主要用途
①用泵為油輪，駁船清倉吸取倉內污水。
②啤酒花及發酵粉稀漿、糖漿、糖密。
?、郾梦V井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
④各種橡膠漿。
?、莞鞣N磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
⑥各種劇毒、易燃、易揮發液體。
?、吒鞣N強酸、強堿、強腐蝕液體。
?、喔鞣N高溫液體Z高可耐150℃。
⑨作為各種固液體分離設備的前G送壓裝置。
四、工程塑料氣動隔膜泵技術參數
流量：0-30m3/h；
揚程：0-50m；
口徑：10-100mm；
溫度：-15-+120℃；
壓力：0.1-0.7MPa；
自吸高度：5-7m。
五、工程塑料氣動隔膜泵性能參數表
|
型號 |
流量 |
揚程 |
出口壓力 |
吸程 |
Z大允許顆粒直粒 |
Z大供氣壓力 |
Z大空氣消耗量 |
材 料 Materials |
|||
|
鋁 |
不銹鋼 |
鑄鐵 |
增強聚丙烯 |
||||||||
|
QBY-10 |
0～0.8 |
0～50 |
6 |
5 |
1 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-15 |
0～1 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-25 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-40 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-50 |
0～12 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
