氣動隔膜泵工作原理：

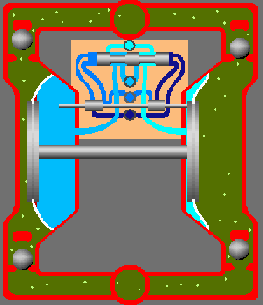

氣動隔膜泵工作原理動態圖


　　氣動隔膜泵，是一種由壓縮氣體驅動的容積式往復泵。氣動隔膜泵由氣流結構和液流結構兩大部分構成，通過兩側膜片完全隔離。氣源壓力只需大于每平方厘米兩公斤即能工作。在5到8公斤工作壓力下，氣閥室中的高壓氣體通過氣流疏導系統帶動連桿軸做左右往復運動，同時，消耗后的低壓氣體通過排氣口快速排出。在兩側高、低壓氣體交替作用下，連桿軸帶動兩側膜片左右運動，使兩邊容積腔內氣壓發生交替變化，從而實現液體的連續吸入與排出。

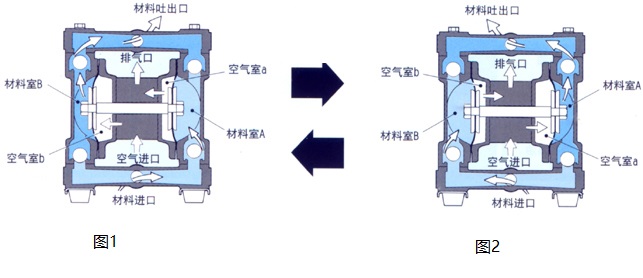

　　氣動隔膜泵工作原理圖解：

　　圖1：空氣經由氣閥壓縮進入空氣室B之背面，由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力，從而顯著地延長膜片的壽命。在壓縮空氣將空氣室B推離中心體時，另一端之空氣室A同時被連結之中心軸拉向中心體，此時，空氣室A背面之空氣由出口排放到泵體外。如此使B室形成真空狀態，因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。

　　圖2：當受空氣擠壓之空氣室B達到其位移G限時，空氣 閥會將空氣引導至空氣室A之背面，同樣形成擠壓力而使其推離中心體，同時將連結的空氣室B拉回中心體，此時空氣室A之驅動所產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座使流體能被擠壓而從出口排出泵體 外。空氣室B被拉回中心體這個動作使A室形成真空狀態，因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。

　　當膜片之運動完成時，空氣閥再次引導空氣至空氣室B之背面，同時空氣室A做空氣排放動作。在泵回復到 原啟動狀態時，泵內的兩個膜片各自完成了一個空氣排放或流體排放的過程。這構成了一個循環泵送過程。依使用狀況，泵通過數次完全的循環泵送動作而使泵達到 自吸狀態。

　　氣動隔膜泵11個常見故障及故障排除指南

　　一、泵無法運行或運行緩慢。

　　確保進氣壓力至少比起動壓力高0.4 bar(5 psig)，壓差(進氣壓力與排液壓力之差)應不小于0.7 bar(10 psig)。

　　檢查進氣口濾清器是否有碎屑。

　　檢查是否存在嚴重氣體泄漏(漏氣)，這表明氣閥、先導閥芯和主軸上的密封件/鏜孔磨損。

　　拆卸泵，檢查空氣通道中是否有障礙物或物體，以免阻礙內部零件的運動。

　　檢查球形止回閥是否粘住。如果待泵送的物料與泵的彈性體不兼容，則可能會發生溶脹。使用適當的彈性體更換球形止回閥和密封件。另外，隨著止回閥球磨損，它們會變小并可能卡在閥座中。在這種情況下，請更換閥球和閥座。

　　檢查內活塞是否損壞，這將導致氣閥閥芯無法移動。

　　拆下先導閥芯排氣口上的堵頭。

　　將測試燈連接到通向泵的兩條導線上，并確保燈循環開啟和關閉。確保燈的電壓和電流要求與Accu-Flo™線圈的電壓和電流要求相同。

　　確保將氣閥手動超越控制(閥前面的紅色小旋鈕)切換到“0”位置。

　　檢查操作器/線圈組件頂部的先導壓力通風口，以確保其未被堵塞。

　　檢查氣閥是否磨損。如果空氣持續不斷地大量吹掃廢氣，則氣閥密封圈可能會磨損，無法正常工作。在此情況下，必須更換閥門。

　　注意：在報廢閥門之前，可通過完全拆卸閥門、清潔所有組件并重新潤滑閥門來節省成本。

　　檢查進氣濾網和空氣過濾器是否有碎屑。

　　檢查氣閥是否粘住，用溶劑沖洗氣閥。

　　檢查氣閥是否磨損。如果氣閥的活塞面變得光亮而非暗淡，則氣閥可能已磨損，超出了工作公差，必須更換。

　　檢查中心體環。如果過度磨損，它們將無法密封，空氣只會流過泵并從排氣口排出。由于它們的特殊結構，請僅使用環。

　　檢查氣閥中的活塞是否旋轉。這表明導銷失效。

　　檢查待所用潤滑劑的類型。粘度高于建議值的機油可能會導致活塞卡住或運轉異常。建議使用具有防凍特征(ISO 15-5重量)的機油。

　　二、泵運轉，但是很少或無產物流動。

　　檢查泵的氣蝕現象。緩慢降低泵速，以使濃稠的物料流入液體室。

　　確認流體吸升高度所需的真空度不大于待泵送物料的蒸汽壓(氣蝕)。

　　檢查球形止回閥是否粘住。如果待泵送的物料與泵的彈性體不兼容，則可能會發生溶脹。使用適當的彈性體更換球形止回閥和閥座。另外，隨著止回閥球磨損，它們會變小并可能卡在閥座中。在這種情況下，請更換閥球和閥座。

　　檢查排放隔離閥是否關閉。

　　檢查電信號的速度是否十分緩慢，導致無法在發出變更方向的信號之前完成各物理沖程。完成沖程所需的時間由多種因素決定，包括流體粘度和壓頭壓力。如果卸下消聲器，則可以看到軸(并非在所有型號上都可用)。

　　確保供氣壓力足夠高，可滿足應用壓頭壓力要求。

　　檢查泵的氣蝕現象;降低泵速，使其與待泵送的材料的厚度相匹配

　　檢查球形止回閥是否粘住。如果待泵送的物料與泵彈性體不相容，則可能會發生溶脹。使用適當的彈性體更換球形止回閥和O型圈。

　　檢查并確保所有吸入口連接都是氣密的，且夾圈已正確擰緊。

　　檢查泵的氣蝕現象;降低泵速以匹配待泵送的物料厚度。

　　檢查球形止回閥是否粘住。如果待泵送的物料與泵的彈性體不兼容，則可能會發生溶脹。使用適當的彈性體更換球形止回閥和O型圈。

　　檢查并確保所有吸入口連接都是氣密的，尤其是進氣口周圍的夾圈。

　　三、泵氣閥凍結。

　　檢查壓縮空氣中的水分是否過多。安裝干燥器或熱空氣發生器以產生壓縮空氣。或者，在某些應用中，可使用聚結過濾器去除壓縮空氣中的水分。

　　泵排出口中存在氣泡。

　　檢查隔膜是否破裂。

　　檢查外活塞的密封性。

　　檢查緊固件的密封性以及O型圈和密封件的完整性，尤其是在進氣歧管處。

　　確保管道連接是氣密的。

　　四、產物從排氣口排出。

　　檢查隔膜是否破裂。

　　檢查外活塞與軸的密封性。

　　五、泵出現嘎吱聲。

　　形成錯誤的排出壓頭或吸升高度

　　六、電磁閥出現嗡嗡聲或電磁閥燒壞。

　　電壓不正確，電磁閥出現故障或變臟。

　　七、電磁閥無法電動換擋，但可通過手動控制換擋。

　　電壓不正確，線圈或接線不良。

　　八、電磁閥無法電動或手動超越控制換擋。

　　氣源不足、污染、潤滑不足或不當以及閥門出現粘結。

　　九、閥門移位但無法返回。

　　彈簧斷裂，機械粘結。

　　十、氣閥排氣口泄漏過多。

　　氣閥中的密封件磨損。

　　十一、、泵的空氣通道被冰阻塞。

　　檢查壓縮空氣管路中是否有過多水分。隨著空氣在泵的運行過程中從排氣口排出，滯留在壓縮空氣中的水蒸氣會凍結并阻塞泵中的空氣通道。如果發生這種情況，可能需要安裝聚結過濾器、空氣干燥器或用于壓縮空氣的熱空氣發生器。
