　　氣動隔膜泵工作原理及構造

　　氣動隔膜泵作為一種與傳統機泵不同的新型泵類，其不像一般機泵一樣要依靠電機來進行驅動，而是靠壓縮空氣為動力源來驅動的，正是這種驅動方式使得其可以在各種危險場所中安全使用，且在接地后不會產生靜電火花。在輸送介質上，對于各種腐化性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。此外，該泵還具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。而為了讓大家能夠?qū)τ跉鈩痈裟け玫墓ぷ髟砑皹?gòu)造有所了解，上海沈泉氣動隔膜泵廠家便為大家整理出了以下內容，大家請跟著小編一起來看看吧。

　　氣動隔膜泵的工作原理

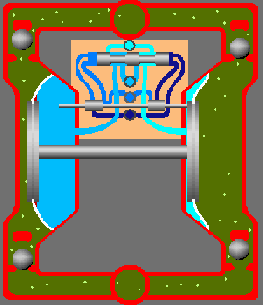

　　氣動隔膜泵的工作原理基于壓縮空氣驅動隔膜在泵體內做往復運動，從而實現液體的吸入和排出。具體過程如下：

　　當壓縮空氣進入氣動隔膜泵的氣動部分后，首先推動一個隔膜向另一個方向運動，使泵的一個腔室產生負壓，從而打開吸入閥門，將液體吸入泵內。

　　隨后，壓縮空氣通過氣動部分內的氣動閥，驅動另一個隔膜向相反方向運動。此時，原先產生負壓的腔室內的隔膜運動，使液體在壓力作用下通過排出閥門排出泵外。

　　隨著氣動部分內氣動閥的不斷切換，兩個隔膜交替往復運動，實現連續不間斷的液體輸送。

　　氣動隔膜泵的構造

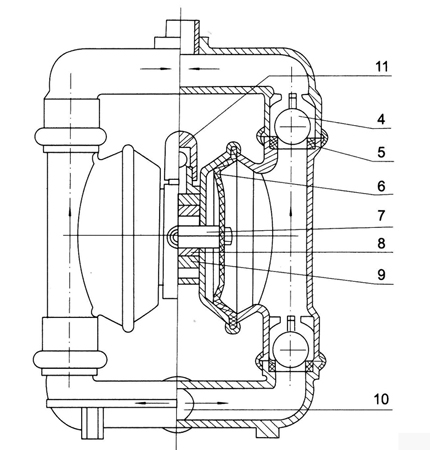

　　從上圖中，我們可以知道是由1、進氣口 2、配氣閥體 3、配氣閥 4、圓球 5、球座 6、隔膜 7、連桿 8、連桿銅套 9、中間支架 10、泵進口 11、排氣口等組成。值得說明的是，其中的隔膜可以根據輸送介質的不同而替換成丁晴隔膜、氯丁橡膠隔膜、氟橡膠、乙丙橡膠等多種材質。
