自吸式磁力泵——磁力泵工作原理是什么精選

　　大J已經知道磁力泵的模型和產品含義，但是，不知道磁力泵的工作原理是什么，接下來沈泉小編為大J來介紹一下，自吸式磁力泵特點工作原理。

　　小編簡單的從三個方面來介紹它的工作原理

　　(1)自吸式磁力驅動泵是一種不存在動密封的無泄漏流體輸送機械。主要針對葉片泵中的離心泵進行設計，通常由泵體、隔離套及連接部件組成能夠承受壓力的密閉的密封腔體。在密封腔體的外部有一個旋轉的永磁場，并通過磁場的作用，帶動密封腔體內部的磁性轉子部件同步旋轉，而密封腔體內部的轉子部件帶動葉輪實現對流體的做功。由于由定子部件組成的密閉的密封腔體不存在動密封，并且帶動葉輪做功的旋轉軸不穿出密閉的密封腔體。從而保證了磁力泵的零泄漏、無污染。

　　(2)自吸磁力驅動泵結構設計通常由電動機、磁力耦合器和離心泵組成，其主要特點是利用磁力耦合器傳遞動力，當電動機帶動磁力耦合器外磁轉子旋轉時，磁力線穿過間隙和隔離套-作用于內磁轉子上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩，在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封，因而流體完全在密封腔內，沒有外泄的縫隙，因此，完成了封閉的全過程，達到了無泄漏的技術要求。

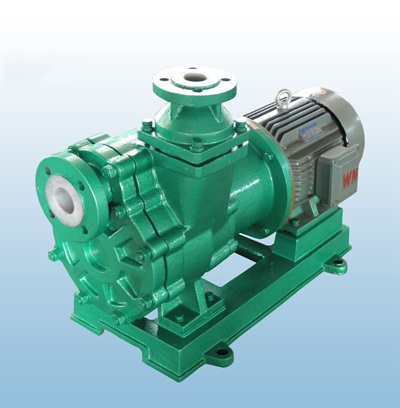

　　(3)ZCQ磁力驅動泵運用先進的技術設計，在水力上遵循了原自吸泵的優點及特性。它取消了傳統的機械密封裝置，將電動機與泵的鋼性連接改為無接觸的柔性連接，從根本上消除了軸封泄漏。

　　(4)采用外部混合軸向回流泵體結構，泵體由液體吸入室，液體儲存室，蝸殼，返回孔，氣液分離室等組成，結構如圖所示。在泵啟動后，在離心力的作用下，吸入室中的剩余液體和入口管線中的空氣被葉輪攪拌成氣水混合物，混合物通過氣液混合物進入氣液分離室。蝸殼，氣體和水都會隨著速度的減弱而產生。分離時，空氣從泵出口排出，液體通過返回孔返回泵室。在幾個循環之后，進氣管中的空氣被排出，使得泵室形成一定程度的真空并實現自吸。
