　　磁力泵結構圖

　　磁力泵是一種在安全標準上非常高的輸送產品，具有著一般水泵無法比擬的密封性，在運輸高危介質和處于易燃、易爆等環境中都是相當可靠的。而用戶比較關心的磁力泵結構，上海沈泉磁力泵廠早已為大家整理如下。

　　為了方便大家的認識，小編這次準備了多款磁力泵型號的結構圖供大家參閱。

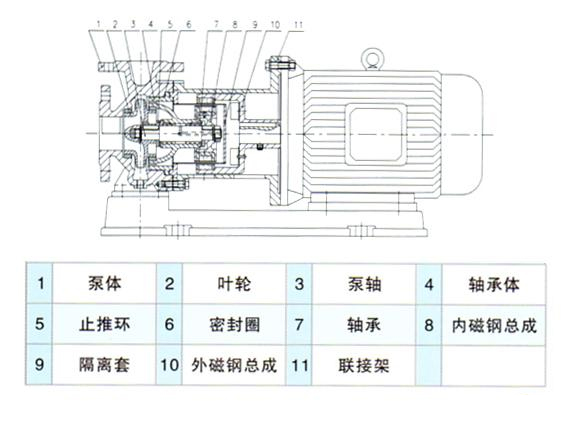

　　CQ磁力離心泵結構圖：

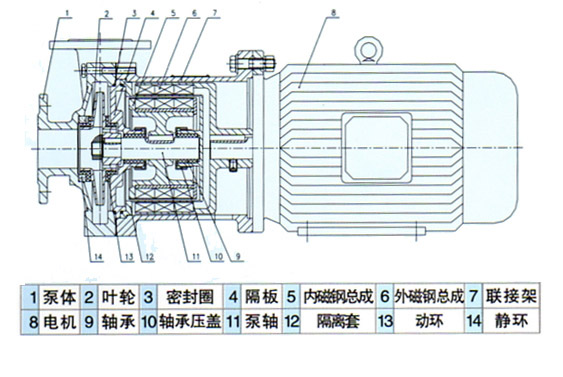

　　CQB磁力驅動離心泵結構圖：

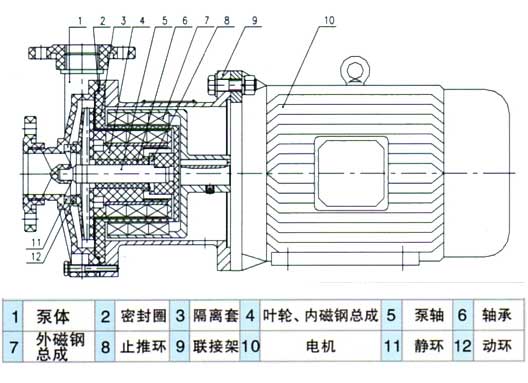

　　CQF塑料磁力驅動泵結構圖：

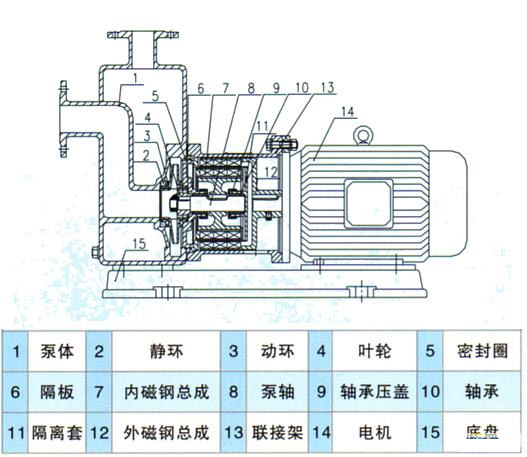

　　ZCQ自吸式磁力泵結構圖：

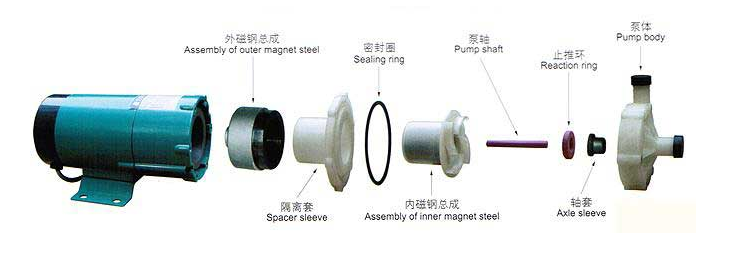

　　MP/MPH微型磁力泵結構圖：

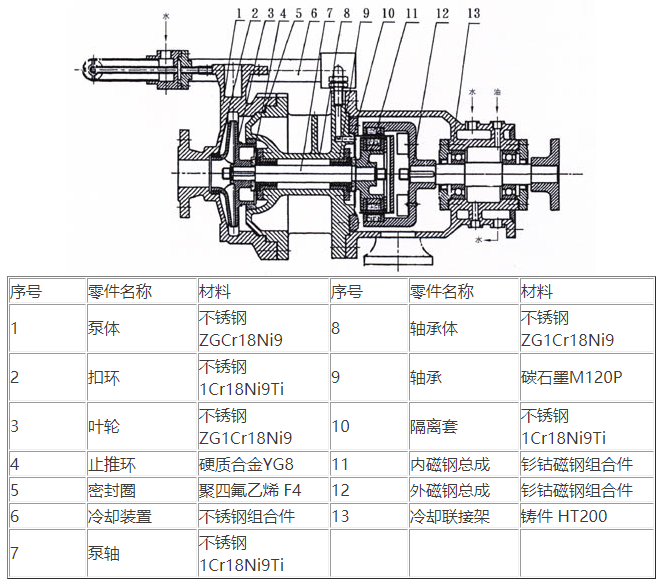

　　CQG耐高溫磁力驅動泵結構圖：

　　MT-HTP高溫磁力泵結構圖：

　　磁力驅動泵(簡稱磁力泵)是將永磁聯軸的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕等特點。

　　磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子 、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸 、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃 、易爆、有毒、有害介質通過泵密封泄漏的安全隱患。

　　綜上所述，便是關于磁力泵結構圖的內容簡單介紹了，因磁力泵型號規格之多，故小編僅以磁力泵中的幾款型號來為大J講解，希望能夠對大J有所幫助。
