ISG系列立式管道離心泵精選

　　一、ISG系列立式管道離心泵產品概述

　　立式管道離心泵ISG型系列單級單吸立式管道離心泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。同時根據使用溫度、介質等不同在ISG型管道離心泵基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該產品具有同效節能、噪音低、性能穩定等特點。是科技人員聯合G內水泵專家選用水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該系列產品具有節能、噪音低、性能可靠等優點。符合GJ機械部JB/T53058-1993的標準。產品按ISO02858標準設計制造。

　　二、ISG系列立式管道離心泵主要特征

　　①立式管道離心泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用。

　　②軸封采用機械密封或機械密封的組合，采用優質的硬質合金密封環，增強了密封的耐磨性，能有效地延長泵的使用壽命。

　　③可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。

　　④可根據流量和揚程的需要采用泵的串聯、并聯運行方式。

　　⑤泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。

　　⑥葉輪直接安裝在電機軸上，從而保證泵的同心度，因而增強了泵的運行穩定性和延長泵的使用壽命。

　　⑦安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管道的連接。

　　三、ISG系列立式管道離心泵主要用途

　　①IRG(GRG)型立式熱水(高溫)熱水循環泵，適用于能源、冶金、木材加工、化工、紡織、造紙及飯店、浴室、賓館等鍋爐熱水增壓循環輸送及城市采暖系統循環用泵，IRG使用介質溫度不超過120℃，GRG型使用介質溫度不超過240℃。

　　②ISG型立式管道泵，供輸送清水及物理性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。使用溫度T<80℃。

　　③YG立式管道油泵供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。

　　④IHGB型不銹鋼防爆型化工離心泵，適用于輸送易燃易爆性化工液體。

　　⑤ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低轉速離心泵，適用于環境聲要求很低的場合及空調循環等。

　　⑥IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃~+120℃。

　　四、ISG系列立式管道離心泵工作條件

　　①所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm. 注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。

　　②吸入壓力≤1.0Mpa，或泵系統Z高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,科西德泵閥ISG型管道離心泵訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料

　　③環境溫度<40℃，相對濕度<95%。

　　注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

　　五、ISG型產品結構說明

　　①泵與電機同端蓋，軸向尺寸縮短，結構簡單。

　　②泵體上設有排氣閥，工作前能排放泵內空氣。

　　③泵體上設有取壓孔和放水孔。

　　④泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。

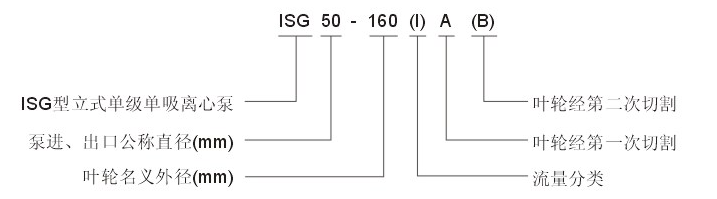

　　六、ISG系列立式管道離心泵型號意義

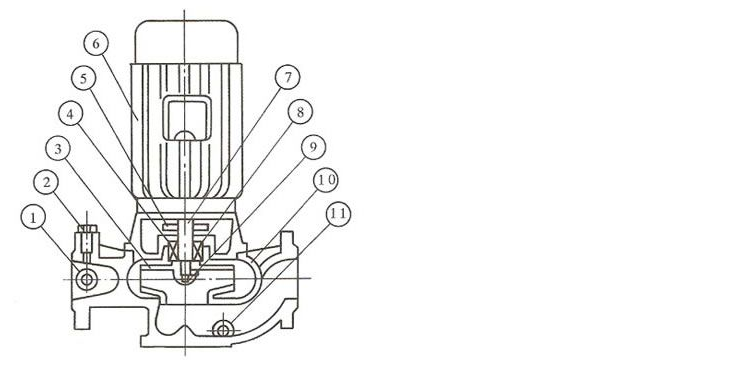

　　七、ISG系列立式管道離心泵結構說明

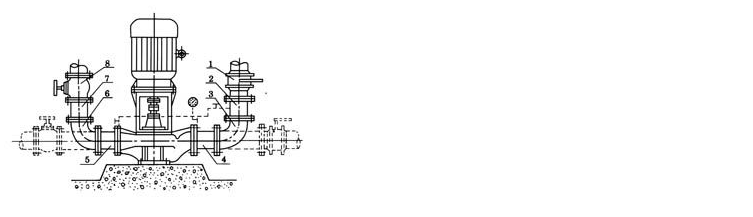

　　八、ISG系列立式管道離心泵安裝方式
