軸向柱塞泵的結構組成

　　今天上海沈泉管道泵廠家就來為大家簡單的講解下有關軸向柱塞泵的知識內容，下面就請大家跟著小編一起來看看吧。

　　我們此次以CY14-1B型軸向柱塞泵來作為講解。該泵是采用配油盤、缸體旋轉的軸向柱塞泵。且該泵由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓力平衡結構，因而與其它類型的泵相比較，它具有結構簡單、體積小、效率高、壽命長、重量輕、自吸能力強等優點。因此廣泛適用于機床、鍛壓、冶金、工程、礦山等機械及其液壓傳動系統中。

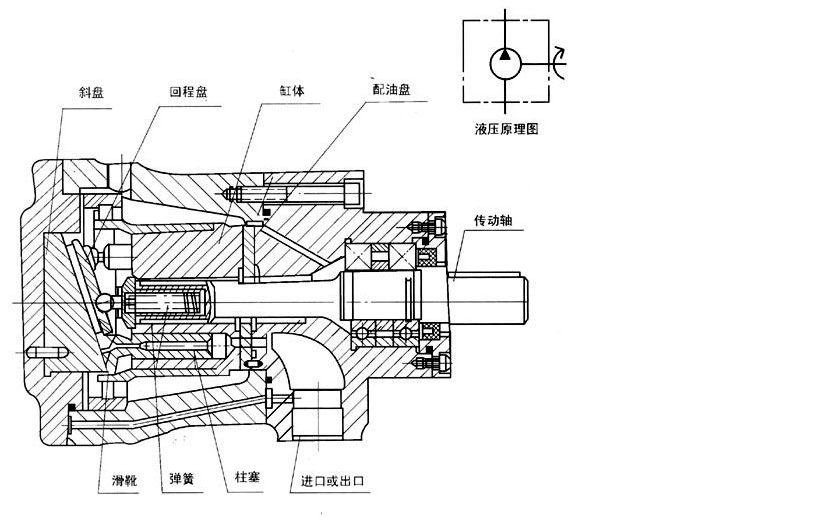

　　CY14-1B軸向柱塞泵的結構圖：

　　從上面的內容中，我們可以看出該泵的組成部件有：斜盤、回程盤、缸體、配油盤、傳動軸、滑靴、彈簧、柱塞、進出口等組成。

　　CY14-1B軸向柱塞泵使用注意事項

　　1、泵的轉向，一律按順進針旋向(從軸端看)，用戶需要反時針旋向或做馬達用，必須在訂貨時說明(祥

　　見型號說明)

　　2、泵和電機之間用彈性聯軸器聯接，并要求同心，否則會產生噪聲、效率降低及其它故障。

　　3、本泵有一定的自吸能力，可安裝在油箱上面使用，吸入高度不大于0.5m。但對于流量大于160L/min的泵推薦采用倒灌自吸。

　　4、泵在第一次啟動時前，必須通過泄油口向泵殼體內灌滿清潔的工作油液，否則不能啟動!

　　5、油泵殼體內要求承受一定的壓力，但由于受回轉密封圈和壓力補償變量泵上的法蘭密封墊的限制，殼體內壓力不宜超過0.5Mpa。同時泄油管應盡可能選大，并盡可能直接回油箱。

　　6、工作介質，推薦使用20號或30號液壓油，也可采用E50=3~5.粘度指數不大于90的機械油。正常工作油溫10~65℃。

　　7、使用新泵時，更換清潔液壓油;使用過程中，定期檢查油液的清潔度，并定期更換液壓油，以提高油泵的使用壽命和使用效率。

　　8、用戶可按實際使用負荷計算油泵傳動功率選用電機，選用電機功率應不低于計算值。

　　計算公式：N=Q*P/60*η(千瓦)

　　其中

　　Q---實際使用流量(L/min)

　　P--------實際工作壓力(Mpa)

　　η------總效率(可取0.85)

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
