臥式清水離心泵的構造圖精選

　　臥式清水離心泵的構造圖

　　臥式清水泵離心泵是一種臥式結構的清水離心泵，其在型號方面十分眾多。并且該泵還有著運行平穩、滴水不漏、噪音低、故障率低、維修方便、占地更省等優點，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。而對于用戶想要了解的臥式清水離心泵的構造圖內容，大家可以看看上海沈泉管道泵廠家整理出來的以下內容，大家請跟著小編一起來看看吧。

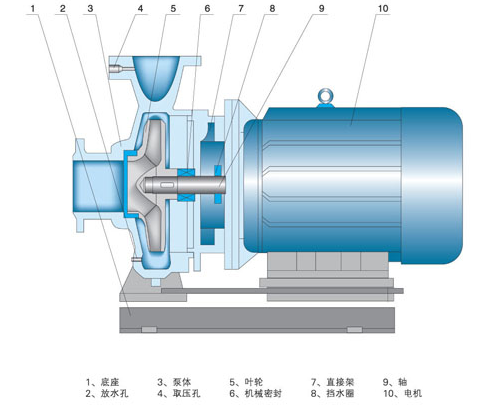

　　臥式清水離心泵結構圖：



　　臥式離心泵的結構說明：

　　1、底座 2、放水孔 3、泵體 4、取壓孔 5、葉輪 6、機械密封 7、直接架 8、擋水圈 9、軸 10、電機

　　臥式離心泵的基本組件是高速旋轉葉輪和固定的蝸牛形泵殼。具有多個(通常為4至12個)向后彎曲葉片的葉輪固定在泵軸上，并由電動機驅動，與泵軸一起高速旋轉。葉輪是直接對泵中的液體進行功的部件，并且是臥式離心泵的能量供應裝置。泵殼中央的吸油口與吸油管相連，吸油管的底部裝有單向底閥。泵殼側面的排出口與裝有調節閥的排污管道連接。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>

本文參考資料來源： 中國泵閥網 泵閥商務網 中國知網
